MCH13/16产品简述材料的使用

MCH13/16产品简述

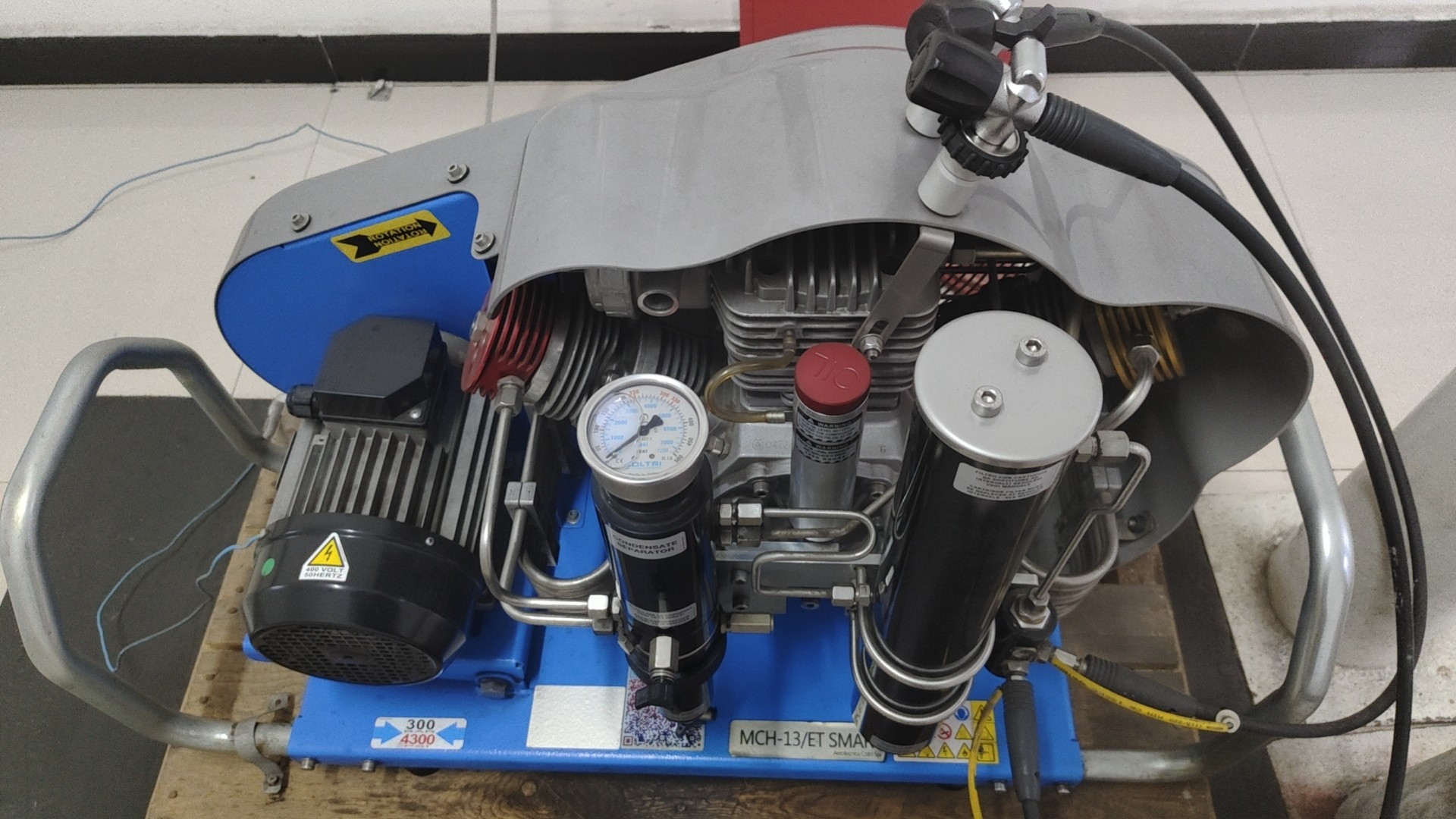

MCH-13和MCH-16是一台三级压缩的空气压缩机，有三只分离式的气缸，有油飞溅润滑，空气冷却。空气经过空气过滤器进入一级气缸，将空气压缩到5BAR的压力，压缩后的空气经冷凝后进入第二级，第二级将压缩后的气体再次增压到40BAR，压缩后的空气经过二级冷却器，冷却后的空气进入凝结器，并定时将凝结水排出，空气再经过三级气缸增压，直接将空气压缩机所需的的压力（225或300BAR），压缩后的高压气体经过冷却器后进入三级冷凝器，并定时排出冷凝水，冷却并除水的空气进入活性碳分子筛过滤器后，干净纯洁的空气通过充气软管排出。

活塞空压机密封元件之平面填料

中国专业的高压呼吸器压缩机供应商：山东莫尔斯电气科技有限公司

    压缩机中除用来密封活塞与气缸之间间隙的活塞环以外，另外一种重要的密封元件是填料画。填料函用于密封气缸内的高压气体，使气体不能沿活塞杆表面泄漏的组件，其基本要求是密封性能良好且耐用。

   填料是境料函中的关键零件，其密封原理与活塞环类似，利用“阻塞"和“节流"作用实现密封。常用的是金属填料。

   在填料函中目前采用最多的是自紧式垣科，它按密封圈结构的不同平面填料和锥面填料两类，前者用于中低压，后者用于高压。

活塞空压机密封元件之平面填料

平面填料

    ①平面填料的组成  如图所示为低压三辩斜口密封围。其结构简单，易于制造。由于它对活塞杆的比压是不均匀的，锐角一方的比压较大，因此其内圆磨损也不均匀。主要发生在锐角一方。密封圈磨损后，在相邻两瓣接口处不可 避免地留有缝隙，无法阻挡气体的泄漏，故只适用于低压级。

    ②平面填料的密封面和密封力  平面填科的密封面有以下五处：

    a. 密封盒的盒口与相邻密封盒的盒底接触面，其上的密封力由压盖螺拴提供。

    b. 填料函的底端面与最里面的密封盒底面的接触面，该密封面一般垫有软金属片．密封压力为压盖螺栓的紧固力。

    c. 主、副密封困的内圆面与活塞杆的外表面的接触面，由团形弹簧的弹力及主、副密封因外因上的气体压力提供密封力。

    d. 主密封圈上的帽形片与弧形片之间的接触面，密封力为钩形弹簧的弹力及气体力。

    e. 副密封圈的右侧端面和主密封圈左右两端面及密封盒底外端的接触面，由密封围高压侧的气体压力供给密封力。

     以上就是为您解析的活塞空压机密封元件之平面填料，希望提供的信息对您有用，并期待与您的合作
